Tolerans Dengeleme Elemanları: Bileşen toleranslarındaki değişikliklere ve sıcaklık farklarına imkan tanır
360° StepLess®: 360° homojen sıkıştırma ve sabit yüzey basıncı
Montaj Sonrası Düşük Yükseklik: Minimum alan gereksinimi, döner parçalarda düşük dengesizlik
Yeni Germe Kancası Tasarımı: Hızlı ve kolay montaj, yüksek radyal kuvvet
Çapaksız Dilme Kenarları: Kelepçelenen parçalarda daha az hasar görme riski
Malzeme
192 Paslanmaz Çelik, Malzeme no. 1.4301/UNS S30400

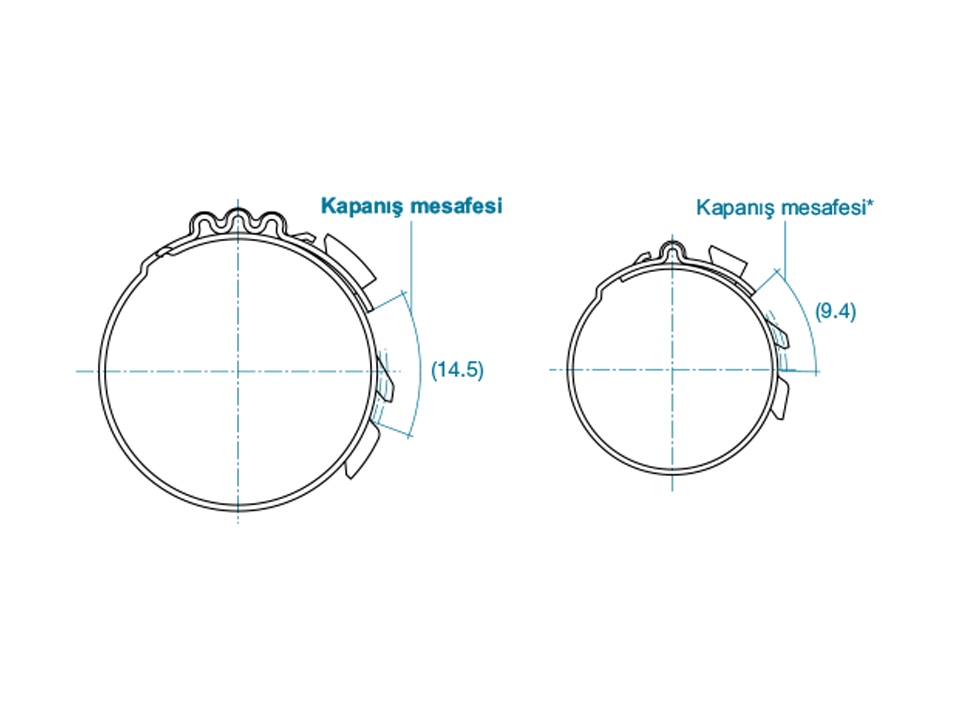

StepLess® Düşük Profilli Kelepçeler Seri 192, 1-kıvrımlı ve 3-kıvrımlı tolerans dengeleme elemanları ile üretilirler. Standart seride kullanılan malzeme ebatları, gerekli olan radyal kuvvet, uygulama niteliği ile belli koşullar ve çevresel maruziyette sızdırmazlık ve/veya tutuş sağlama ihtiyaçları göz önünde bulundurularak belirlenmektedir. Kelepçe çapının seçimi sırasında, etkili bir kelepçeleme performansı sağlamak amacıyla kelepçenin üzerine monte edileceği eşleşen
bileşenlerin boyutları doğru şekilde belirlenmelidir. Uygun kelepçe çapının hesaplanmasında, yumuşak malzemenin durometre sertliği ve istenen sıkıştırma önemli faktörlerdir.
Germe Kancaları
Germe kancaları, StepLess® Düşük Profilli Kelepçe Serisi 192’nin sıkılması için kullanılan özel aksamlardır. Bir Oetiker sıkma aleti her iki sıkma aksamına da kilitlenir ve çakışan bandın üzerindeki sıkma kancasının iç boşluğu yük tutma kancasına tamamen oturana dek alet hareketi kelepçe çapını azaltır.
Tolerans Dengeleme
Tolerans dengeleme kıvrımları, uygulamanın sıkıştırılmış çapı, kelepçenin nominal çapından daha büyük olduğunda etkinleştirilir. Kelepçeye uygulanan direnç oluşturulan bükümlerin kuvvetini aştığında, germe ve tutma kancalarının başarılı şekilde kilitlenmesini sağlamak üzere uzama meydana gelir. Bükümlerin esneklik özelliği, sıcaklık değişiklikleri ya da titreşim etkilerine bağlı çap değişikliklerine uyum sağlama potansiyeline sahiptir. Bir kural olarak, StepLess® Düşük Profilli Kelepçe Seri 192‘nin nominal çapı seçilerek, minimum montaj çapında en iyi hortum ya da sızdırmazlık sıkıştırması sağlanmalıdır. Maksimum montaj kurulumunda, bükümler izin verilen maksimum kerpeten kuvveti ile bükümlerin dayanabileceği uzama miktarını göz önünde bulundurarak, çapı absorbe edecek kadar uzayabilirken, kilit kavramasını sağlama özelliğini koruyabilmelidir. Tolerans dengeleme elemanının kapasitesi, birleştirilen malzemelerin özellikleri ve boyutsal toleransı gibi faktörlerin tümü bağlantının genel işlevselliğini doğrudan etkilemektedir.
Montaj Önerileri
Bu kelepçeler, bu kelepçe yapısı için özel olarak geliştirilmiş manuel kerpetenlerle ya da alternatif olarak yüksek hacimli kurulumlarda pnömatik kerpetenlerle monte edilebilir. Bir kelepçeyi kapatmak için, kerpeten çeneleri her iki germe kancası içerisine kilitlenmelidir. Pnömatik aletin çalıştırılması ya da manuel kerpetenin sıkılmasıyla, iki germe kancasının eşzamanlı hareketi, etkin kapalı çap elde edilene dek StepLess® Düşük Profilli Kelepçe 192’nin çapını azaltır.
StepLess® Düşük Profilli Kelepçe 192’nin geometrisi, bu konuma ulaşıldığında, kelepçenin çakışan ucundaki germe kancasının iç konturunun otomatik olarak yük tutucu kancaya kilitlenmesini sağlayacak şekildedir. Oluşan yüzey basıncı seçim kriterlerine özellikle de kelepçelenen parçaların çap ve malzemelerine bağlıdır. Sızdırmazlık performansı, sıkıştırılmış elastik malzemenin, tolerans dengeleme elemanlarının neden olduğu gerilimle birleşen dengeleyici kuvvetiyle sağlanır.
