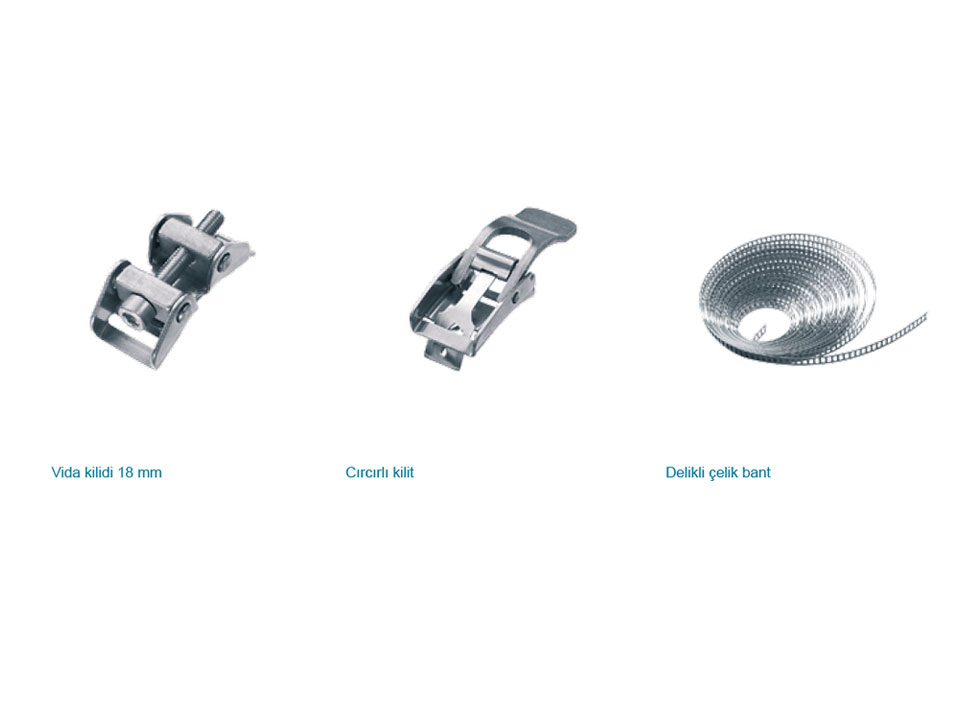

Delikli bant: farklı çap ve genişlikler için universal uygulamalı
Cırcırlı kilit: aletsiz montaj ve sökme işlemi
Vida kilidi: kolay montaj, yüksek tutma kuvveti
Farkı besleme seçenekleri: kit halinde, seri ya da müşteri spesifikasyonu
Malzeme
174 Tüm parçalar paslanmaz çeliktir, Malzeme no. 1.4301/
UNS S30400
Opsiyonel alternatif malzemeler

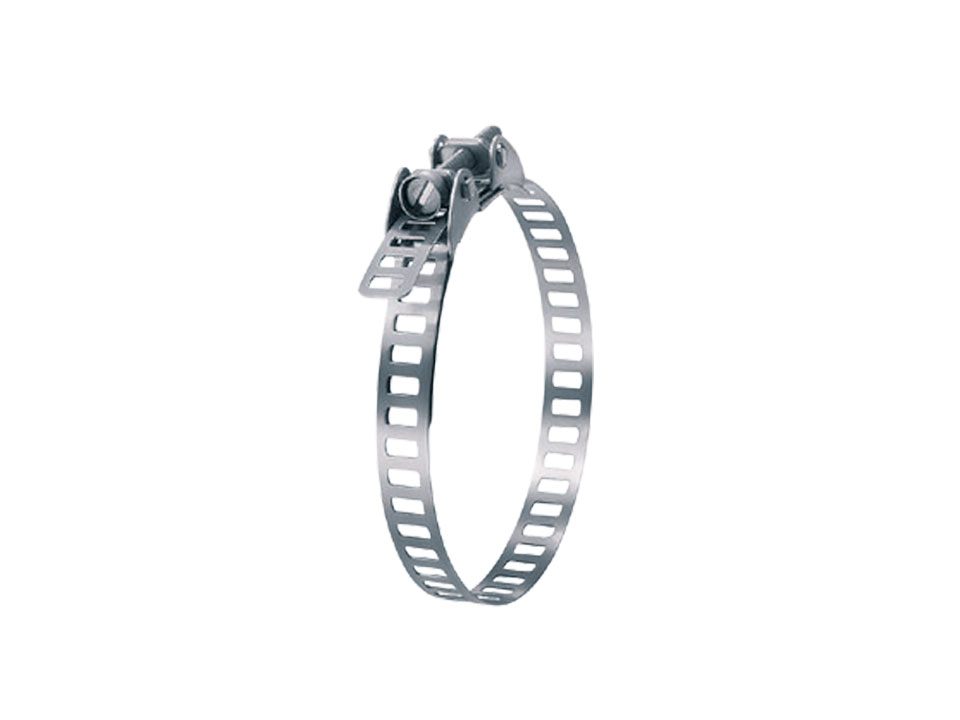

Konsept
Delikli çelik bantla birleştirilen bağımsız sıkma mekanizması (vidalı ya da cırcırlı kilit) – kelepçeler yuvarlak ya da düzensiz şekilli olabilir. Kitler halinde, toptan ya da müşteri spesifikasyonuna uygun olarak temin edilir. İntegral tolerans dengeleme ve deliksiz bantlı özel modeller mevcuttur. Universal kelepçeler standart genişlik ve kalınlıklarda temin edilebilir. Bant boyutları, beklenen ortam koşullarında gerekli tutma özelliklerini sağlamak için gerekli olan radyal kuvveti (sıkma kuvveti) verecek şekilde seçilmelidir.

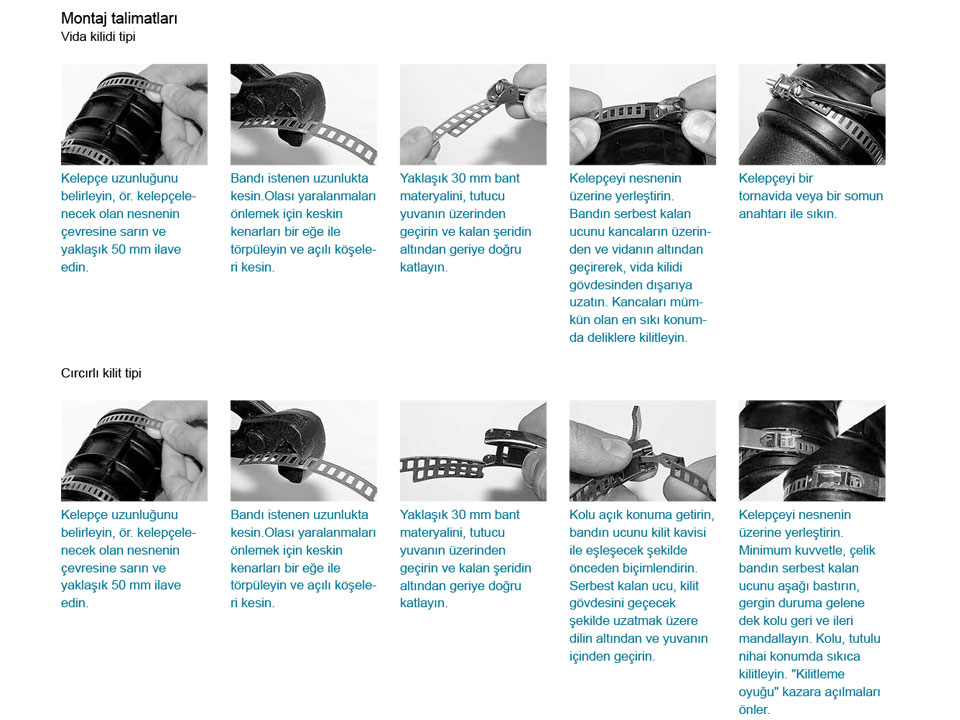

Montaj Önerileri
Vidalı Kilit montajı için düz ağızlı tornavida ya da lokma anahtarı kullanılmasını öneriyoruz.
Statik Sıkma Torku
10 mm bant genişliği için vida kilidi : maks. 3 Nm
18 mm bant genişliği için vida kilidi : maks. 10 Nm
30 mm bant genişliği için vida kilidi : maks. 20 Nm
