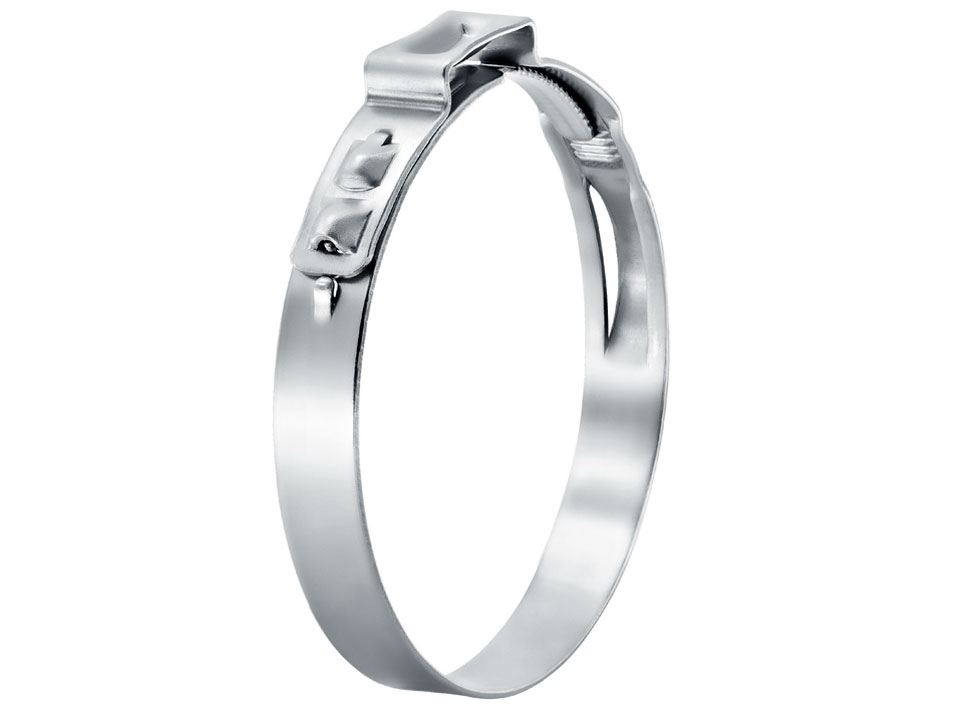

ToothLock®
Dişleri ile kilitlenen özgün “ToothLock®” özelliği oldukça yüksek ve sabit sıkıştırma oranları ve sıradışı genleşme direnci sunmaktadır en zorlu bağlantılar için yeterince güçlüdür. Aynı zamanda darbe ve titreşim direncini de desteklemekte ve kelepçenin ısıl gerilime dayanmasına yardımcı olmaktadır. ToothLock®, kendiliğinden kilitlenen bir mekanizma olarak tasarlanmış olup, azaltılmış geri esneme sayesinde performansı artırır. Çoklu diş kilitleme konumu ile bileşen toleranslarını dengeler.
Güvenlik Kancası
Güvenlik kancası nakliye sırasında kelepçe geometrisini güvenli şekilde bir arada tutar. Kelepçe kulağı (sıkma elemanı) Kelepçe, Oetiker tarafından tasarlanan aletler yardımıyla, “kulağın” alttaki oval köşelerinin birbirine yaklaştırılması ile sıkılır. Maksimum çap küçültme, açık “kulak” genişliği (s) ile orantılıdır. Çaptaki maksimum teorik küçültme bir formülle hesaplanır
Kelepçe Boyutlandırma
Ana hatlarıyla aşağıdaki gibidir: Doğru kelepçe çapını belirlemek üzere, hortumu bağlantı materyalinin (ör. nipel) üzerine itin ardından hortumun dış çapını ölçün. Boyut aralığı ortalama değeri, hortumun dış çapından biraz daha büyük olan bir kelepçe seçin. Tam bir ToothLock® kavraması ve kelepçenin yeterince sıkılmasını sağlamak üzere, nominal çapın en az 2.2 mm (orijinal kulak genişliğinin > %40’ı) azaltılması ve montaj sırasında doğru sıkma kuvvetinin uygulanması gerekmektedir.
Montaj Önerileri
Kelepçe kulağı önerilen maksimum sıkma kuvvetini aşmayan homojen bir oranla sıkılmalıdır. Bu, kelepçe geriliminin, birleştirilen grubun ve kelepçelerin bileşenlerine aşırı yüklenmeden sabit kalmasını sağlar. Oetiker, bu montaj yöntemini “kuvvet öncelikli” olarak adlandırmaktadır. Kuvvet öncelikli yöntem, kelepçenin tolerans dengeleme özelliklerinin her montaj için işlevsel olmasını sağlamaktadır. Bu da, elde edilen radyal kuvvetin, bileşenin boyutsal farklılıklarından bağımsız olarak her montaj için hemen hemen aynı kalmasını sağlar. Kuvvet öncelikli modda Oetiker’in ELK elektronik kontrollü pnömatik kerpetenleri kullanılıyorsa, uygun kuvvette tekrarlanabilir kurulumların sağlanması için montajı izlemek mümkündür.
Montaj Talimatları
Montajın doğru şekilde yapılması için kerpeten çenelerini kelepçe “kulağı” üzerine yerleştirin. Kelepçe kulağını sıkmak için kerpetenin çenelerini kapatın. Bu işlem ToothLock® Kulaklı Kelepçenin çapını azaltır. Kulak kelepçelendikten sonra kerpeten çeneleri açıldığında alet çıkarılabilir. Tam ToothLock® kavraması ve kelepçenin yeterince sıkılmasını sağlamak üzere, nominal çapın en az 2.2 mm (minimum çap küçültme) azaltılması ve montaj sırasında doğru sıkma kuvvetinin uygulanması gerekmektedir.
Sıkma Kuvveti
Prensipte, sıkma kuvveti seçimi montajlanacak malzemenin yüzey basıncı ya da gerekli olan sıkıştırma ile yakından ilişkilidir. Kelepçenin maruz kaldığı direnç uygulanan kuvvete karşılık gelmektedir, bu nedenle tanımlanan sıkma kuvveti, yumuşak malzemelerin sıkılması durumunda belirgin ölçüde azalmaktadır. Maksimum sıkma kuvveti, malzeme ebatlarına göre sonraki sayfada yer alan tabloda verilmekte olup özellikle termoplastiklere aittir.
Blok Sıkma
Montaj kuvveti kulağı tamamen sıktığında, blok sıkma iki kulak ayağının birbirine temas etmesi ile sonuçlanır (kulak çukuru ve kelepçe yarıçapı arasındaki dikey elemanlar). Bu durum meydana geldiğinde, montaj kuvvetinin absorbe edilmesi, montaj kuvvetlerinin kelepçelenen parçalara aktarılmasından çok ayakların sıkıştırılması ile sağlanır. Montaj kuvvetlerinin ölçülecek olması halinde blok sıkmadan kaçınılmalıdır.
ToothLock® Teknolojisi: oldukça yüksek ve sabit sıkıştırma oranları, üstün radyal yük performansı, basınç ve genleşmeye karşı yüksek direnç
360° StepLess®: homojen sıkıştırma, güçlü çok yönlü sızdırmazlık
Genişletilen kulak genişliği (17 mm): montaj kolaylığı için artırılmış açıklık, genişletilmiş çap aralığı
Güvenlik kancası: nakliye sırasında beklenmedik şekilde açılmasını engeller
Kapalı kilit: pürüzsüz dış kontur hasarsız montajı destekler
Çapaksız dilme kenarları: kelepçelenen parçalarda daha az hasar görme riski
