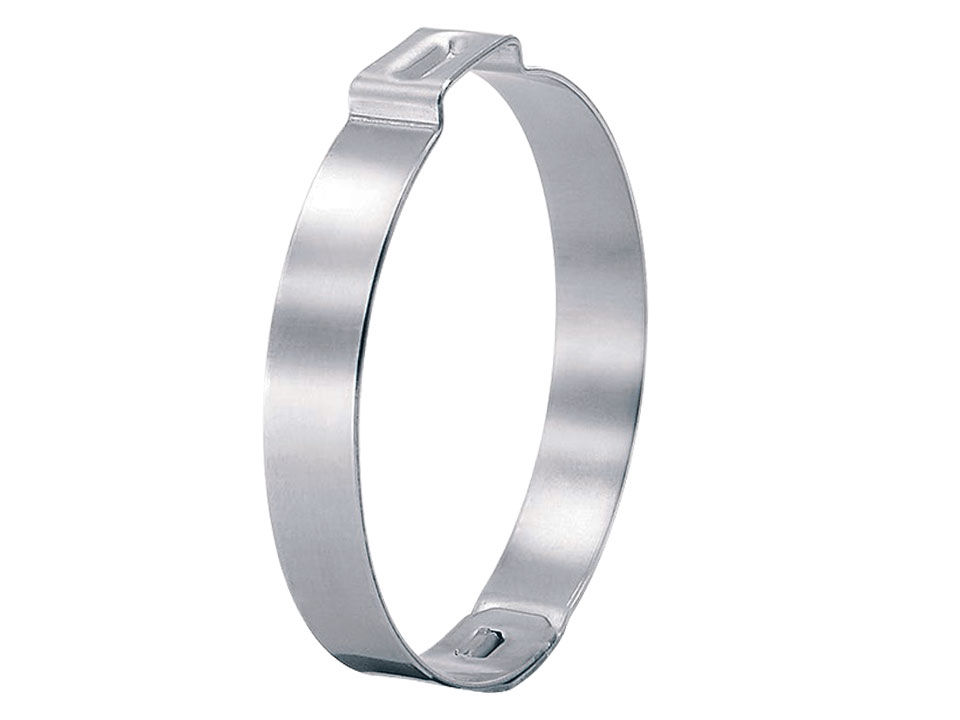

Kelepçe Kulağı: hızlı ve kolay montaj, gözle görülür deformasyon uygun sıkma işleminin göstergesidir.
Çukur: kelepçeleme kuvvetini arttırır
Çapaksız Dilme Kenarları: kelepçelenen parçalarda daha az hasar görme riski
Mükemmel sızdırmazlık için montaj sırasında kelepçe kulakları doğru şekilde sıkılmış olmalıdır.
Kelepçe Çapı
Anahatlarıyla aşağıdaki gibidir:
Doğru kelepçe çapını belirlemek üzere, hortumu bağlantı materyalinin (ör. nipel) üzerine itin ardından hortumun dış çapını ölçün.
Çap aralığı ortalama değeri hortumun dış çapından biraz daha büyük olan bir kelepçe seçin.
Mekanik Kilit
Mekanik kilit, kelepçeyi güvenli şekilde kapalı tutan mekanik bir bağlantıdır. Nokta kaynağı yerine mekanik kilit kullanılması ile sıkma elemanlarının çevresindeki korozyon azaltılır.
Montaj Önerileri
Kelepçe kulağı sabit alet çenesi kuvveti ile sıkılmalıdır, bu uygulama “kuvvet öncelikli sıkma” olarak adlandırılır. Bu montaj yöntemi, mekanik kilit üzerinde sabit bir germe kuvveti ile uygulamaya homojen ve tekrarlanabilir bir baskı uygulanmasını sağlar. 105 ve 155 serisindeki kelepçeleri sıkma işleminde bu metodolojinin kullanılması, bileşenin tolerans varyasyonlarını dengeleyecek ve kelepçenin uygulamaya sabit bir radyal kuvvet uygulamasını sağlayacaktır. Bileşen toleranslarındaki dalgalanmalar, “kulak” boşluğundaki değişikliklerle (montaj sonrasında alt yarıçaplar arasındaki alan) absorbe edilir.
Sıkma Kuvveti
Kelepçelenen malzeme için istenen sıkıştırma ve seçilen kuvvet arasında çok yakın bir ilişki olduğunun hatırda tutulması önemlidir.
